冲击力测试仪器模拟测试原理图

试验目的：落锤冲击力大小检测，查看落锤在下落过程中的一个力值大小变化

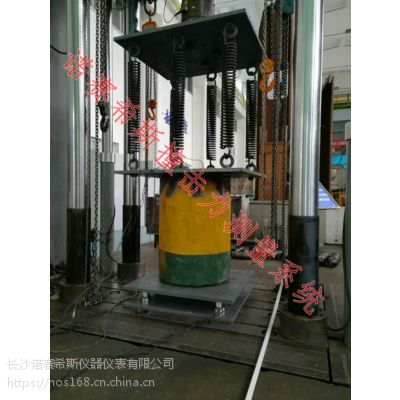

使用情况介绍：测试40kg落锤（铁），分别从1米 、2米 、2.5米下落的冲击力大小（选择传感器量程50t）

试验目的：检测公司产品（金刚钻头）的一个耐冲击力大小

使用情况介绍：检测钻头在高速冲击下（冲击频率30次/秒左右）耐冲击力大小       （选择传感器量程25吨）

系统主要功能介绍

数据采集设备上位机软件界面简洁，功能简单实用。包含有菜单设置、数据采集、数据分析、历史数据查询，Excel报表的生成等。软件当前界面可同时显示4通道的数据，其余通道可翻页显示，系统采样周期可调，采样通道数目软件可调电压信号输入范围软件可调能。

主要功能：

    对称重传感器、压力变送器、位移传感器等各类传感器采集到的数据通过数据采集卡采集到计算机。

    软件可以设置采集频率，可达30kHz。可以对碰撞、撞击、爆炸、等等时间内的力值、压强、扭矩值等物理量的突变进行的采集。

    软件根据所采集到的数据绘制时间-力值的曲线图，以便更直观观测数据的变化过程及规律。并可以设置门限报警等功能。

输入信号：电压信号（-5~5V 0~5V 1~5V 0~10V）

电流信号（4~20mA 0~20mA）

频率信号（0~30kHz）

采集速率：1次/秒~3万次/秒 （用户可根据自己的情况设定）

数据记录：可将采集数据生成excel或txt形式的数据文件。

报表生成：可根据用户的产品信息生成通用格式的报表。

数据分析：对采集到的数据进行值、平均值计算。

报表行时间间隔由用户自由设置。

曲线组合由用户设置。

报表列组合由用户设置，具有、平均值统计功能。

曲线分析极为方便快捷，实时曲线、历史曲线界面一致，操作方便。

仪表及测量通道选用由用户组合，4位、5位显示仪表通用。

实时数据显示根据显示屏自动调整显示数据个数、大小和位置。

*曲线可分辨存盘周期0.1秒的数据，实时曲线、历史曲线均可（可根据用户需求进行功能定制）

扩展支持：

1、测试数据可以按的方式显示图形曲线，利用鼠标可方便地对曲线进行放大或者缩小，能读取相应的测试点数值，并可自动计算值、平均值。
2、软件支持被测试件或者测试项目编号，可条码输入，方便进行数据管理。
3、在用户提供报表样本时，可以定制测试报表。
4、支持曲线打印，曲线导出至图片文件，数据导出至EXCEL 等操作。
5、可选的开关量输入输出通道可用来在测试时读取相关状态及输出控制信号，以便组成各种全动的控制系统。例如可用来控制阀门、空压机、加热器、油缸等设备的起停，或者当某一设备反馈回位置信号时，控制数据采集的开始或者结束。（此项功能需要用户在订货时提供相关的控制流程）

安装注意事项

1、传感器安装的时候要注意碰撞的方向要与传感器受力方向一致，勿造成片在线向

2、传感器与变送器连接的时候四芯屏蔽线的屏蔽端要接外壳

3、用户须注意电源的开关顺序，使用时要求先将采集卡连至计算机，而后开启供电源电源；关闭时先关信号源电源，后将设备断电。

4、将采集卡拔离计算机后，请间隔一定时间再重新插入。拔插过快有可能造成计算机系统配置驱动异常，此时请重新拔插采集卡。
